Les pompes jouent un rôle essentiel dans le déplacement des fluides à travers diverses applications, des systèmes d'approvisionnement en eau aux opérations industrielles. Parmi les nombreux types de pompes disponibles, pompes centrifuges et pompes centrifuges à plusieurs étapes Se démarquer pour leur polyvalence, leur efficacité et leur large gamme d'utilisation. Comprendre comment ils fonctionnent, leurs composants et où chaque type est le plus approprié peut aider à sélectionner la bonne pompe pour n'importe quel système.

Qu'est-ce qu'une pompe centrifuge?

UN pompe centrifuge est un dispositif mécanique conçu pour déplacer les fluides en convertissant l'énergie rotationnelle d'un moteur ou d'un moteur en énergie hydrodynamique du flux de fluide. C'est l'un des types de pompes les plus utilisés en raison de sa conception et de son efficacité simples dans la manipulation d'une gamme de liquides.

Principe de base

Les pompes centrifuges fonctionnent sur le principe de la force centrifuge. Lorsque la roue de la pompe tourne, elle accélère le fluide vers l'extérieur du centre (ou de l'œil) de la roue à sa périphérie. À mesure que le fluide gagne en vitesse, il est poussé dans le boîtier de la pompe, où l'énergie de vitesse est convertie en énergie de pression. Ce processus crée un flux continu de fluide de l'entrée à la sortie.

Composants clés

Les principaux composants d'une pompe centrifuge comprennent:

• Supporter : La partie rotative qui confère de l'énergie au fluide.
• Enveloppe : Un logement qui capture le liquide et le dirige vers la sortie.
• Buses d'aspiration et de décharge : Points d'entrée et de sortie pour le flux de fluide.
• UNrbre : Relie la roue au moteur et transmet l'énergie rotationnelle.
• Sceau ou emballage : Empêche les fuites de fluide le long de l'arbre.
• Roulements : Soutenir l'arbre et réduire le frottement pendant la rotation.

Avantages et inconvénients

Avantages:

• Conception simple et installation facile
• Flux lisse et continu
• Convient pour les applications à tête basse à moyenne
• Faible coût initial et d'entretien
• Compact et léger

Inconvénients:

• Capacité limitée à gérer les liquides à haute viscosité
• Les performances peuvent être affectées par les changements de pression du système
• Sensible à la cavitation si elle fonctionnait mal
• Pas idéal pour les applications nécessitant des étapes de haute pression ou de pression multiple

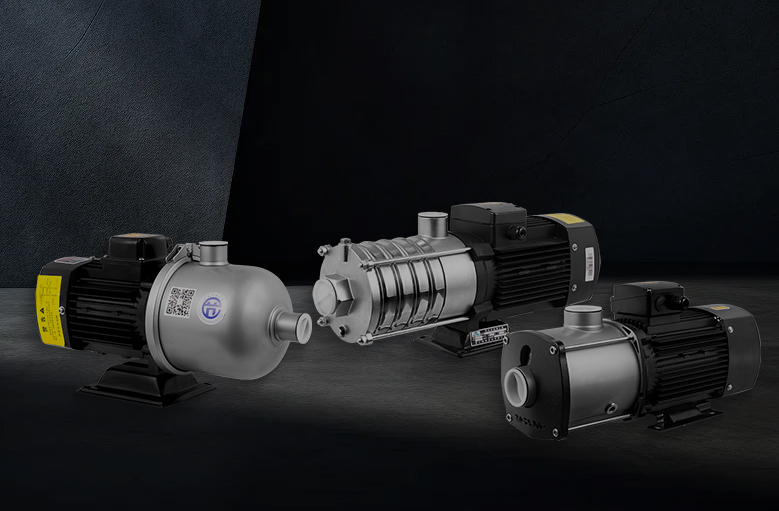

Qu'est-ce qu'une pompe centrifuge à plusieurs étapes?

A pompe centrifuge à plusieurs étapes est essentiellement une pompe centrifuge avec plusieurs entraînements disposés en série dans un seul boîtier. Chaque roue ajoute de l'énergie au fluide, augmentant la pression progressivement à chaque étape. Cette conception fait des pompes à plusieurs impôts adaptées aux applications à haute pression.

Principe de base

Le principe de travail est similaire à celui d'une pompe centrifuge stetard, mais avec une différence clé: au lieu d'une seule roue, le fluide passe à travers deux ou plusieurs séances disposées dans une séquence. Alors que le fluide se déplace à travers chaque étape, la pression se construit progressivement. La tête totale développée par la pompe est la somme des têtes générées par toutes les entraînements individuels.

Composants clés

En plus des composants trouvés dans les pompes centrifuges standard, les pompes à plusieurs degrés comprennent:

• Multiples trousses et diffuseurs : Chaque roue augmente la pression, tandis que les diffuseurs aident à convertir efficacement la vitesse en pression.
• Enveloppes de scène ou chambres : Des sections séparées qui abritent chaque roue.
• Roulements de poussée : Gérer les forces axiales créées par plusieurs traces.
• Équilibrez le tambour ou le disque : Réduit la poussée axiale pour une meilleure fiabilité.

Avantages et inconvénients

Avantages:

• Capable de générer des pressions élevées
• Empreinte compacte pour les applications à tête haute
• Efficace sur un large éventail de conditions de fonctionnement
• Idéal pour les systèmes nécessitant un contrôle de flux précis

Inconvénients:

• Une construction plus complexe augmente le coût initial
• Nécessite une maintenance plus prudente
• Sensible aux impuretés du liquide (nécessite des liquides propres)
• Temps d'installation et de réparation plus longs

Différences entre les pompes centrifuges et à plusieurs étages

Comprendre les distinctions entre pompes centrifuges and pompes centrifuges à plusieurs étapes est essentiel lors de la détermination du type de pompe le mieux adapté aux exigences spécifiques du système. Bien qu'ils partagent des principes de fonctionnement similaires, leurs différences structurelles et leurs caractéristiques de performance les rendent adaptées à différentes applications.

Conception et construction

La différence la plus apparente réside dans leur conception structurelle:

• Pompes centrifuges Consément en une seule roue hébergée dans un boîtier. La conception est simple, avec un minimum de composants, ce qui permet une taille compacte et une installation facile. Ces pompes sont souvent utilisées dans les systèmes où le débit et la tête modérés sont suffisants.
• Pompes centrifuges à plusieurs étapes , d'un autre côté, ont deux ou plusieurs traces montées sur un seul arbre ou diviser sur plusieurs arbres. Ces entraînements sont disposés en série et chaque étape contribue à une pression supplémentaire au fluide. La conception est plus complexe, résultant en une construction plus longue et plus modulaire capable de gérer des têtes beaucoup plus élevées.

Caractéristiques de performance

Tête et débit

• Pompes centrifuges sont idéaux pour les applications nécessitant des débits élevés à des pressions relativement faibles. Une pompe à un stade peut fournir un volume substantiel de liquide efficacement, mais est limitée dans la pression qu'elle peut générer.
• Pompes à plusieurs étages Excel dans les applications à haute pression. En combinant l'effet de multiples séances, ils peuvent atteindre des têtes significativement plus élevées que les pompes centrifuges à un stade tout en conservant des débits modérés.

Efficacité

• Pompes centrifuges à un stade sont généralement efficaces pour les applications de tête faible à moyenne, mais ont tendance à perdre l'efficacité lorsqu'ils fonctionnent loin de leur point d'efficacité (BEP).
• Pompes centrifuges à plusieurs étapes Offrez généralement une meilleure efficacité dans une gamme plus large de pressions, en particulier dans les systèmes à haute tête. Cependant, la complexité de la conception peut entraîner des pertes mécaniques légèrement plus élevées, qui doivent être prises en compte pendant la planification du système.

Applications

En raison de leurs profils de conception et de performance, les applications pour chaque pompe diffèrent:

• Pompes centrifuges sont largement utilisés dans les scénarios de manipulation des fluides quotidiens où les demandes de pression sont modérées et le volume d'écoulement est une priorité. Ils se trouvent couramment dans les systèmes d'approvisionnement en eau domestiques, les processus industriels généraux et les systèmes de CVC.
• Pompes centrifuges à plusieurs étapes sont favorisés dans les systèmes nécessitant une pression de décharge élevée, tels que les applications d'alimentation de la chaudière, l'alimentation en eau de grande hauteur et le renforcement de la pression dans les systèmes d'osmose inverse.

Applications des pompes centrifuges

Les pompes centrifuges sont évaluées pour leur fiabilité et leur simplicité, ce qui en fait une solution incontournable pour de nombreuses tâches de transport de liquide. Leur capacité à gérer les débits importants et les besoins de maintenance relativement faibles les rend largement utilisés dans plusieurs secteurs.

Approvisionnement en eau

Pompes centrifuges sont largement utilisés dans les systèmes d'approvisionnement en eau municipaux et résidentiels. Leur capacité à déplacer de grands volumes d'eau à une pression basse à modérée les rend idéaux pour:

• Distribution d'eau domestique
• Pompage des puits et des réservoirs
• Transfert d'eau dans les lignes d'alimentation municipales

Ces systèmes fonctionnent généralement avec des fluides relativement propres, s’alignant bien avec la conception de la pompe.

Irrigation

En milieu agricole, les pompes centrifuges sont utilisées pour transporter l'eau pour:

• Systèmes d'irrigation goutte à goutte
• Irrigation des inondations
• Soulever de l'eau des canaux, des rivières et des sources des eaux souterraines

Leur compatibilité avec des débits variables et la facilité d'intégration avec les pipelines les rendent très adaptables à une utilisation sur le terrain.

Processus industriels

Les pompes centrifuges jouent un rôle clé dans les applications industrielles générales telles que:

• Transfert de produits chimiques
• Circulation des fluides de processus
• Systèmes d'eau de refroidissement
• Manipulation du liquide abrasif légère (avec une sélection de matériaux appropriée)

Les industries comme la transformation des produits chimiques, la fabrication de papier et la production alimentaire reposent sur des pompes centrifuges pour leur fonctionnement constant et efficace.

Systèmes CVC

Les systèmes de chauffage, de ventilation et de climatisation (CVC) nécessitent une circulation fiable de fluides tels que l'eau réfrigérée ou l'eau chaude. Les pompes centrifuges sont couramment installées pour:

• Faire circuler l'eau dans les boucles de refroidissement et de chauffage
• Transférer des fluides dans les systèmes CVC centralisés
• Maintenir un débit et une pression constants dans les grands réseaux de construction

Leurs faibles niveaux de bruit et leur fonctionnement en douceur les rendent adaptés aux applications de construction intérieure et commerciale.

Applications des pompes centrifuges à plusieurs étapes

Les pompes centrifuges à plusieurs degrés sont conçues pour produire une haute pression et maintenir un fonctionnement stable dans des conditions exigeantes. Leur construction leur permet de prospérer dans des applications complexes et à forte demande.

Chaudière Feed Eau

L'une des utilisations les plus courantes des pompes à plusieurs étages consiste à alimenter l'eau dans des chaudières à haute pression. Ces systèmes nécessitent des pompes qui peuvent surmonter une pression substantielle pour:

• Fournir de l'eau sous pression aux chaudières industrielles
• Maintenir une alimentation continue lors de différentes exigences de charge
• Fonctionner dans des conditions à haute température (avec des matériaux et des joints appropriés)

Les centrales électriques, les centrales chimiques et les installations de fabrication utilisent souvent des pompes à plusieurs étages dans leurs systèmes de chaudière.

Nettoyage à haute pression

Les pompes à plusieurs étages conviennent aux applications qui exigent de l'eau sous pression pour le nettoyage, notamment:

• Nettoyage des équipements industriels
• Préparation de la surface
• Processus d'assainissement dans les industries alimentaires et pharmaceutiques

La possibilité de fournir des flux à haute pression permet un nettoyage efficace et contrôlé sans avoir besoin de dispositifs de stimulation de pression supplémentaires.

Osmose inversée

Dans les systèmes de traitement de l'eau, en particulier l'osmose inverse (RO), les pompes à plusieurs étages sont essentielles pour:

• Faire pression sur l'eau d'alimentation pour passer à travers des membranes semi-perméables
• Offrant un débit et une pression cohérents pour un fonctionnement continu
• Soutenir le dessalement et la génération d'eau ultrapure

Ces pompes doivent maintenir la haute pression avec précision, faisant des pompes centrifuges à plusieurs degrés un choix de raccord.

Industrie du pétrole et du gaz

Les pompes centrifuges à plusieurs étapes sont utilisées dans les opérations en amont et en huile en amont et en gaz pour:

• Transfert de condensat et autres hydrocarbures
• Boosting de la pression du pipeline
• Injection d'eau à haute pression pour une récupération améliorée du pétrole

Leur efficacité élevée et conception modulaire soutiennent la fiabilité requise dans les systèmes de processus critiques.

Sélection de la pompe à droite

Le choix entre une pompe centrifuge et une pompe centrifuge à plusieurs étages dépend de plusieurs facteurs. La compréhension des besoins spécifiques de votre système aidera à garantir des performances fiables, une efficacité énergétique et une efficacité au fil du temps.

Facteurs à considérer

Débit et exigences de tête

• Débit fait référence au volume de liquide que la pompe doit se déplacer, tandis que tête fait référence à la pression ou à la hauteur que le fluide doit être soulevé.
• Pompes centrifuges sont mieux adaptés aux applications nécessitant un débit élevé mais une tête faible à modérée.
• Pompes à plusieurs étages sont préférés lorsqu'une tête élevée est nécessaire, même si le débit est modéré.

Exemple: Une conduite d'alimentation en eau municipale nécessitant de grands volumes à basse pression peut utiliser des pompes centrifuges, tandis qu'un système d'alimentation en eau de grande hauteur peut avoir besoin de pompes à plusieurs étapes pour surmonter la portance verticale.

Propriétés fluides

Les caractéristiques physiques et chimiques du liquide influencent également la sélection de la pompe:

• Eau propre ou liquides à faible viscosité conviennent aux deux types de pompes.
• Pompes à plusieurs étages sont plus sensibles aux impuretés ou aux particules abrasives, ce qui peut provoquer une usure à plusieurs étapes de la roue.
• Si le liquide contient des solides ou est très visqueux, des pompes à un stade ou des technologies alternatives spécialisées peuvent être plus appropriées.

Conception du système

La disposition et la complexité du système de tuyauterie affectent les caractéristiques de la pompe requises:

• Pour systèmes simples Avec de courtes distances et un ascenseur vertical minimal, une pompe centrifuge offre un choix économique et efficace.
• Pour systèmes complexes Avec des pipelines longs, des différences d'élévation ou des zones de pression variables, les pompes centrifuges à plusieurs étages offrent un meilleur contrôle et stabilité.

Efficacité et coût

• Coût initial : Les pompes centrifuges ont généralement des coûts initiaux inférieurs et une installation plus simple.
• Coût de fonctionnement : Les pompes à plusieurs étapes, bien que plus coûteuses au départ, peuvent fournir une meilleure efficacité énergétique dans les applications à haute pression, ce qui réduit les coûts à long terme.
• Entretien : Les conceptions plus simples des pompes centrifuges signifient une maintenance plus facile, tandis que les pompes à plusieurs étapes peuvent nécessiter une inspection plus fréquente des stades internes.

Problèmes communs et dépannage

Comme tout équipement mécanique, les pompes peuvent rencontrer des problèmes opérationnels. Comprendre les problèmes communs aide à diagnostiquer et à résoudre les problèmes tôt, minimisant les temps d'arrêt.

Cavitation

Cavitation Se produit lorsque la pression dans l'entrée de la pompe tombe sous la pression de vapeur du fluide, provoquant la formation et l'effondrement des bulles de vapeur à l'intérieur de la pompe. Cela mène à:

• Bruit excessif et vibration
• Dommages aux surfaces de la roue
• Efficacité et flux réduits

Solutions : Assurer un NPSH adéquat (tête d'aspiration positive nette), éviter une ascension excessive et réduire les restrictions d'entrée.

Surchauffe

La surchauffe de la pompe peut résulter de:

• Exécution de la pompe avec une soupape à décharge fermée
• Opérant en dehors de la plage d'écoulement recommandée
• Refroidissement inadéquat du moteur ou des roulements

Solutions : Opérez dans les paramètres spécifiés du fabricant, permettez une ventilation appropriée et assurez un débit continu à travers la pompe.

Échecs de sceau

Les joints mécaniques ou l'emballage sont essentiels pour prévenir les fuites. Les échecs peuvent se produire en raison de:

• Installation incorrecte
• Pression ou température excessive
• Fluides abrasifs ou corrosifs

Solutions : Utilisez des joints adaptés aux propriétés fluides, effectuez des inspections régulières et remplacez rapidement les composants usés.

Entretien et soins

L'entretien régulier est essentiel pour maintenir les pompes centrifuges et centrifuges à plusieurs étages fonctionnant efficacement et pour prolonger leur durée de vie. Les soins proactifs aident à réduire les temps d'arrêt, à prévenir les défaillances inattendues et à maintenir des performances cohérentes.

Inspection régulière

Les contrôles visuels et opérationnels de routine peuvent révéler les premiers signes d'usure ou de dysfonctionnement. Une inspection régulière doit inclure:

• Vérification des fuites aux phoques, aux brides et aux joints
• Observer des vibrations ou du bruit anormaux
• Surveillance de la pression de décharge et du débit pour la cohérence
• Inspection de la rouille, de la corrosion ou de la contamination

Dans les pompes à plusieurs étapes, il est particulièrement important de vérifier toutes les étapes et les mécanismes d'équilibre pour l'alignement et l'usure.

Lubrification

Une bonne lubrification garantit un fonctionnement en douceur des roulements et des pièces mobiles:

• Suivez le calendrier du fabricant pour les roulements graissés ou huileux.
• Utilisez des lubrifiants compatibles avec l'environnement de fonctionnement et la plage de température.
• La sur-lubrification ou la contamination peut entraîner une défaillance de roulement, alors appliquez soigneusement et en bonne quantité.

Pour les pompes à plusieurs étapes avec plusieurs roulements ou dispositifs d'équilibrage de poussée, assurez-vous que chaque point de lubrification reçoit l'attention.

Maintenance préventive

La mise en œuvre d'un programme de maintenance préventive peut réduire considérablement le risque d'échecs. Cela comprend:

• Entretien planifié en fonction des heures de fonctionnement ou des seuils de performance
• Remplacement des consommables comme les phoques, les joints et les roulements à intervalles réguliers
• Nettoyage des filtres et passages Pour maintenir un bon flux de fluide et protéger les pièces internes
• Chèques d'alignement entre la pompe et le moteur pour éviter le désalignement des arbres et l'usure prématurée

L'utilisation d'outils de surveillance des vibrations et de thermographie peut aider à détecter les problèmes mécaniques cachés avant de dégénérer.

Conclusion

Résumé des principales différences et applications

Les pompes centrifuges et centrifuges à plusieurs étages servent chacune des rôles uniques dans les systèmes de manipulation des fluides:

• Pompes centrifuges sont les meilleurs pour les applications à basse à moyenne pression où un débit élevé est nécessaire. Ils offrent une simplicité, une rentabilité et une large applicabilité - de l'irrigation et de l'approvisionnement en eau domestique aux systèmes de traitement industriel et de CVC.
• Pompes centrifuges à plusieurs étapes sont construits pour des tâches à haute pression avec des performances stables et efficaces. Ils sont idéaux pour des applications telles que les systèmes d'alimentation de la chaudière, l'osmose inverse et l'amélioration de la pression dans les systèmes industriels et commerciaux complexes.

Comprendre les distinctions dans la conception, les performances et l'application est la clé pour sélectionner le bon type de pompe.

Tendances futures de la technologie des pompes

À mesure que les industries évoluent, la technologie des pompes s'adapte pour répondre aux normes d'efficacité plus élevées et aux besoins opérationnels plus exigeants:

• Pompes intelligentes avec des capteurs intégrés pour une surveillance en temps réel et une maintenance prédictive
• Drives de fréquence variable (VFD) pour un contrôle de vitesse économe en énergie
• Matériaux améliorés pour la corrosion et la résistance à l'usure dans des environnements difficiles
• Systèmes de pompe modulaire Permettre des mises à niveau plus faciles et un entretien

Ces tendances pointent vers une plus grande économie d'énergie, une amélioration de la fiabilité et une réduction de l'impact environnemental, ce qui permet aux utilisateurs d'optimiser les systèmes de gestion des fluides pour l'avenir.
